VÍDEOProcesamiento de video4: 2: 2 (Y / Pb / Pr), 8 bitsConectores de entradaENTRADA 1--3: HDMI tipo A x 3
* Compatible con HDCP

ENTRADA 4: HDMI tipo A
* Compatible con HDCP
* Compatible con múltiples formatosConectores de salidaSALIDA 1--2: HDMI tipo A x 2
* Compatible con HDCPFormatos de entradaENTRADA 1--3
720 / 59.94p, 720 / 60p * ​​1, *
3720 / 50p * 1, * 4
1080 / 59.94i, 1080 / 60i, 1080 / 59.94p, 1080 / 60p, 1080 / 29.97p, 1080 / 30p * 2, * 3
1080 / 50i, 1080 / 50p, 1080 / 25p * 2, * 4
1080 / 23.98p, 1080 / 24p * 2
* La señal de video entrelazada de entrada se convierte en señal de video progresiva mediante procesamiento interno.
* 1 FORMATO DEL SISTEMA = 720p
* 2 FORMATO DEL SISTEMA = 1080i o 1080p
* 3 VELOCIDAD DE FOTOGRAMAS = 59,94 Hz
* 4 VELOCIDAD DE FOTOGRAMAS = 50 Hz

ENTRADA
4480 / 59,94i, 480 / 59,94p, 720 / 59,94p, 720 / 60p, 1080 /59.94i, 1080 / 60i, 1080 / 59.94p, 1080 / 60p, 1080 / 29.97p, 1080 / 30p *
1576 / 50i, 576 / 50p, 720 / 50p, 1080 / 50i, 1080 / 50p, 1080 / 25p * 2
1080 / 23,98p, 1080 / 24p
VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
WXGA (1280 x 800/60 Hz), SXGA (1280 x 1024/60 Hz)
FWXGA ( 1366 x 768/60 Hz), SXGA + (1400 x 1050/60 Hz)
UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
* La frecuencia de actualización es el valor máximo de cada resolución.
* Cumple con CEA-861-E, VESA DMT Versión 1.0 Revisión 11.
* 1920 x 1200/60 Hz: Supresión reducida
* La señal de vídeo entrelazada de entrada se convierte en señal de vídeo progresiva mediante procesamiento interno.
* 1 FRAME RATE = 59,94 Hz
* 2 FRAME RATE = 50 Hz

Imagen
fija : Archivo de mapa de bits (.bmp) Máximo 1920 x 1080 píxeles, color de 24 bits, sin comprimir.
Archivo PNG (.png) Máximo 1920 x 1080 píxeles, color de 24 bits
* Se pueden almacenar hasta 24 archivos en la memoria interna.
* El canal alfa PNG no es compatible.Formatos de salidaSALIDA 1--2:
720 / 59.94p * 1, * 4720
/ 50p * 1, * 5
1080 / 59.94i * 2, * 4
1080 / 50i * 2, * 5
1080 / 59.94p * 3, * 4
1080 / 50p * 3, * 5
* 1 FORMATO DEL SISTEMA = 720p
* 2 FORMATO DEL SISTEMA = 1080i
* 3 FORMATO DEL SISTEMA = 1080p
* 4 VELOCIDAD DE FOTOGRAMAS = 59,94 Hz
* 5 VELOCIDAD DE FOTOGRAMAS = 50 HzEfectos de videoTransición: CUT, MIX (DISSOLVE / FAM / NAM), WIPE (8 tipos)
Composición: PinP (SQUARE, CIRCLE, DIAMOND), SPLIT (2 tipos), Keyer (clave de luminancia, clave de croma), DSK (clave de luminancia, croma )
Otro: Volteo horizontal, Volteo vertical, Captura de imagen fija, Reproducción de imagen fija, Desvanecimiento de salida (Audio, Video: BLANCO o NEGRO), Salida de patrón de pruebaAUDIOProcesamiento de audioFrecuencia de muestreo: 24 bits / 48 kHzFormatos de audioPCM lineal, 24 bits / 48 kHz, 2 canalesConectores de entradaENTRADA 1--4: HDMI Tipo A x 4

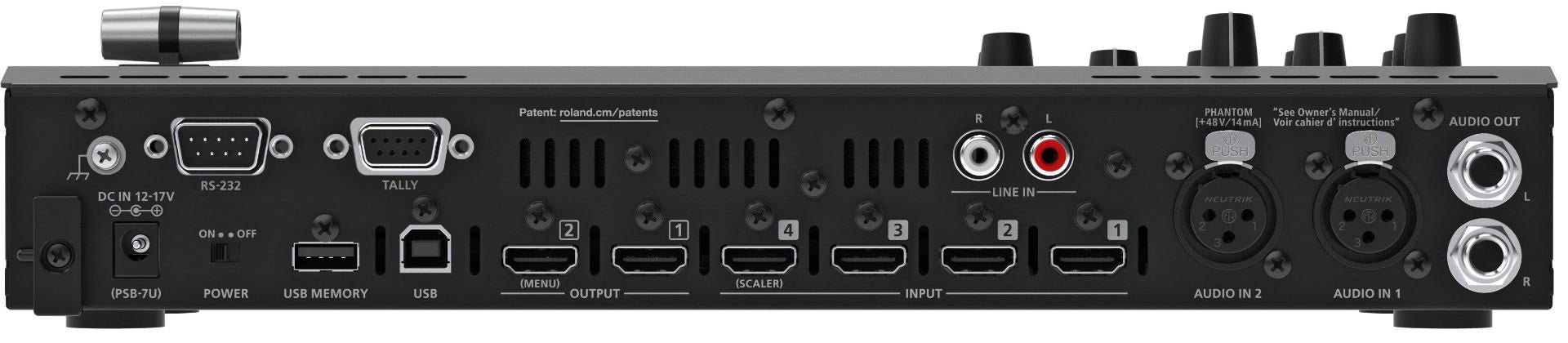

ENTRADA DE AUDIO 1--2: Tipo XLR-3-31 (balanceado, alimentación fantasma 48 V CC, 14 mA máx.)
ENTRADA DE LÍNEA: Tipo fono RCA ENTRADA

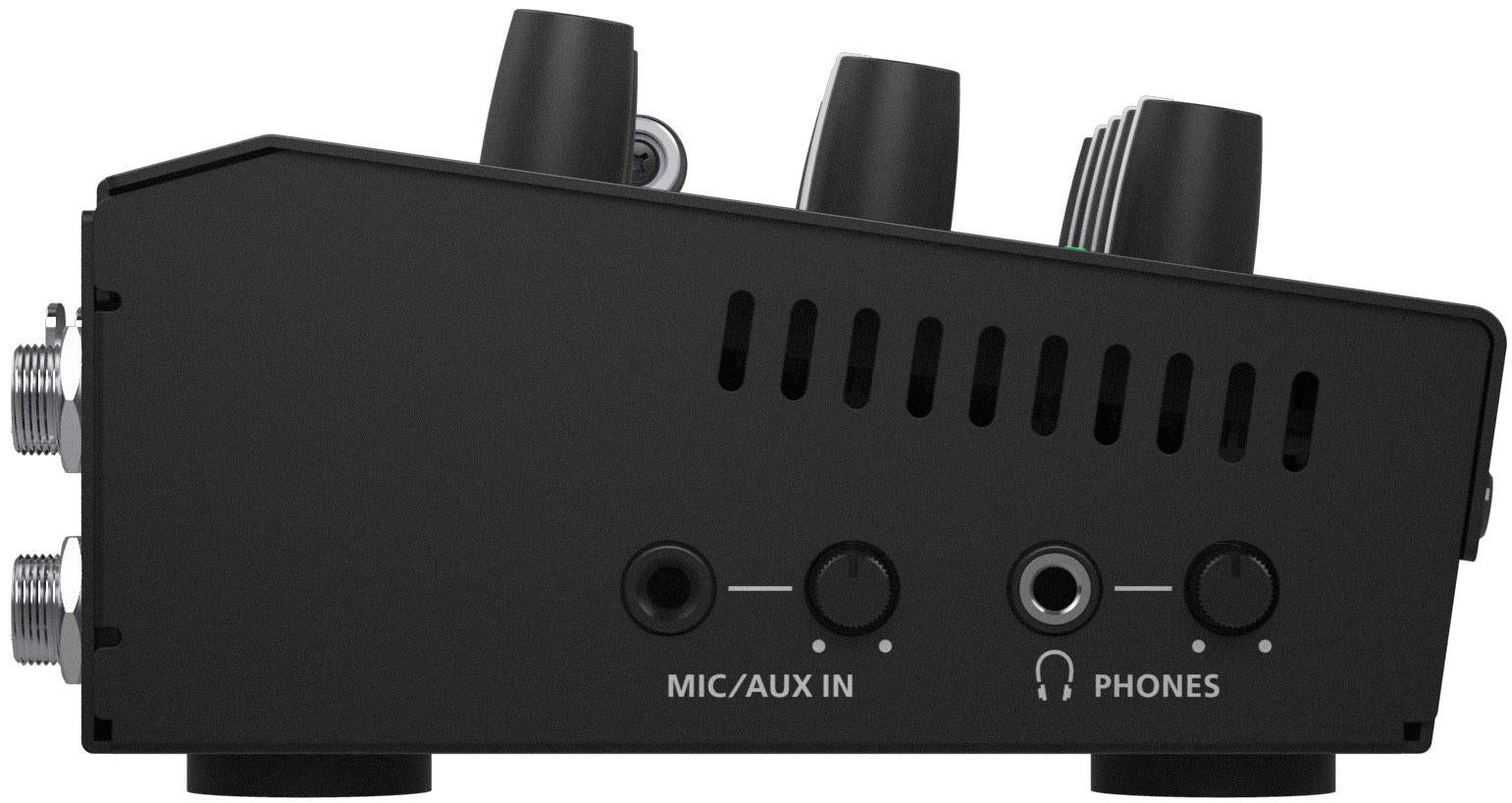

MIC / AUX: Miniatura estéreo tipo de teléfono (PLUG-IN power)Conectores de salidaSALIDA 1--3: HDMI tipo A x 2
SALIDA DE AUDIO L, R: tipo de teléfono TRS de 1/4 de pulgada
TELÉFONOS: tipo de teléfono estéreo en miniaturaNivel de entrada nominalAUDIO IN 1--2: -60 a +4 dBu (Nivel de entrada máximo: +24 dBu)
LINE IN: -10 dBu (Nivel de entrada máximo: +10 dBu)
MIC / AUX IN: -51 a -10 dBu (Máximo nivel de entrada: +10 dBu)Impedancia de entradaENTRADA DE AUDIO 1--2: 10 k ohmios
ENTRADA DE LÍNEA: 15 k ohmios
ENTRADA MIC / AUX: 10 k ohmiosNivel de salida nominalAUDIO OUT L, R: +4 dBu (nivel de salida máximo: +24 dBu)
TELÉFONOS: 72 mW + 72 mW (carga de 32 ohmios)Impedancia de salidaAUDIO OUT L, R: 600 ohms
TELÉFONOS: 10 ohmsEfectos de audioDelay, filtro de paso alto, De-Esser, compresor, puerta de ruido, ecualizador, limitador, reverberación, salida de tono de pruebaOTROSOtros conectoresMEMORIA USB: USB tipo A (para unidad flash USB)
REMOTO: USB tipo B (para control remoto)
RS-232: tipo DB-9 (macho, para control remoto)
TALLY: tipo DB-9 (hembra, para salida TALLY)Otras funcionesMemoria preestablecida (8 tipos)
Función de bloqueo del panel
Emulador EDID
Cambio
automático Detección automática de entradaFuente de alimentaciónAdaptador de CAConsumo de corriente2,1 AEl consumo de energía25,2 Wtemperatura de operacion+0 a +40 grados Celsius
+32 a +104 grados FahrenheitDimensiones316 (W) x 121 (D) x 65 (H) mm
12-1 / 2 (W) x 4-13 / 16 (D) x 2-9 / 16 (H) pulgadasPeso (excluyendo el adaptador de CA)1,4 kg
3 libras 2 onzasAccesorios
Folleto de la guía de inicio "UTILIZAR LA UNIDAD CON SEGURIDAD"
Adaptador de CA
Cable de alimentación

* 0 dBu = 0,775 Vrms
