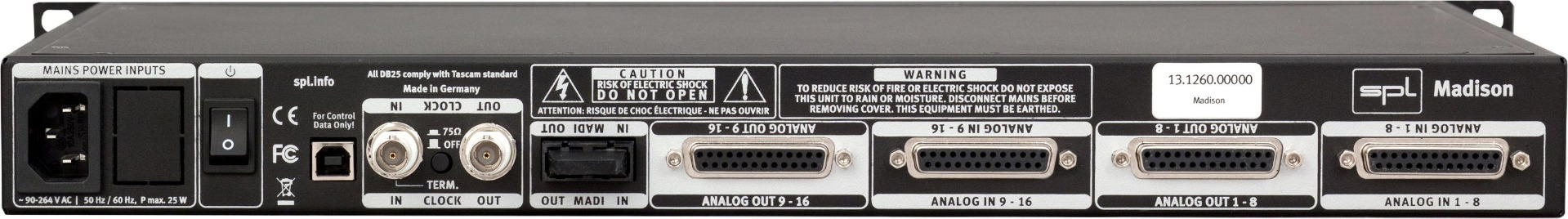

Entradas y salidas analógicas; DB25 (equilibrado)

Ganancia máxima de entrada y salida24 dBuImpedancia de entrada20 kΩImpedancia de salida75 ΩRechazo de modo común (1 kHz)82 dBDiafonía (1 kHz, 48 kHz SR)-110 dBRango dinámico (ponderado A, 48 kHz SR)115 dB

E / S digital; Puerto MADI

MADI óptico, tipo SC44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHzVarispeed± 12,5% en modo 56 CH, -12,5% en modo 64 CHNiveles de referencia15dBu, 18dBu, 22dBu, 24 dBuEntrada Wordclock, BNC, impedancia terminada75 ΩNivel de reloj de palabra (entrada TTL / CMOS5 / CMOS3)3,3 VS / N (A-bewertet, 48kHz SR)-115 dBFSS / (N + D) (-1 dBfs, 48 ​​kHz SR)-102 dBFSRespuesta de banda de paso (-0.02dB, 48kHz SR)22 kHzOndulación de banda de paso (Decimation-LPF, 48kHz SR)+/- 0,005 dBAtenuación de banda de parada (Decimation-LPF, 48kHz SR)100 dBDiafonía (1 kHz, 48 kHz SR)-110 dBu

Fuente de alimentación lineal interna con transformador toroidal blindado

Voltaje de funcionamiento para audio analógico+/- 17 VVoltaje de funcionamiento para audio digital+12 V, +5 VBTU (Unidades térmicas británicas, típico)65 BTU / hBTU (Unidades térmicas británicas, máx.)110 BTU / h

Fuente de alimentación de red

Tensión de red90 - 264 V CA, 50/60 Hz HzEl consumo de energíamáx. 35 W

Dimensiones y peso

W x H x D (ancho x alto x profundidad)482 x 44 x 260 mmUnidad de peso3,05 kilogramos
