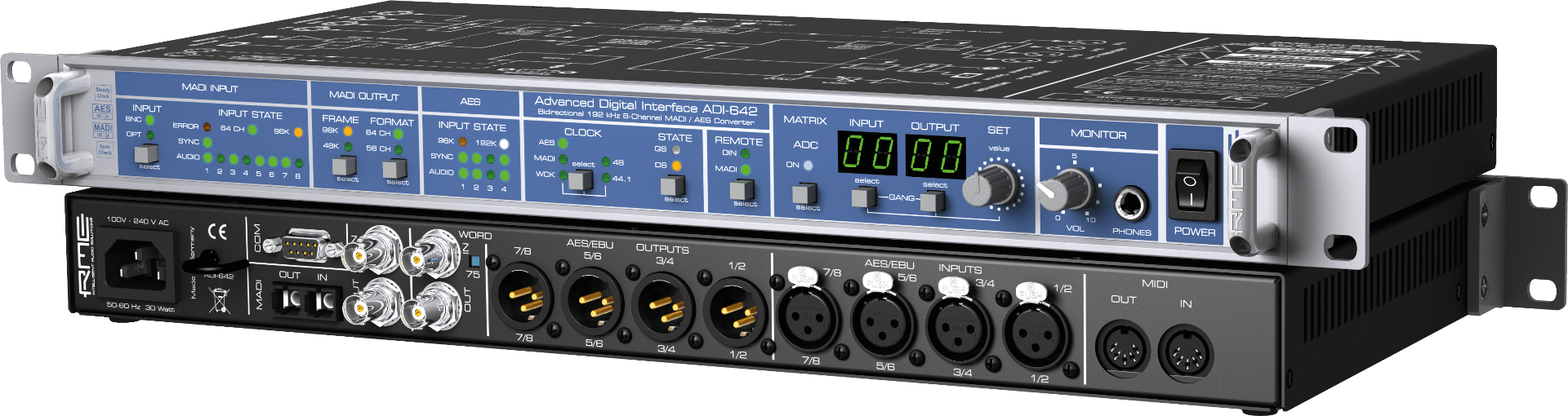

O RME ADI-642 é um conversor de formato e é a mais recente novidade na bem-sucedida série MADI da RME. Entre outras aplicações, a unidade serve como um ponto de entrada AES/EBU ideal para a placa PCI Hammerfall DSP MADI. Suporta até 192kHz a 24 bits. A sua característica mais destacada é uma matriz de encaminhamento 72x74 de fácil manuseamento, com a qual se pode atribuir um canal de entrada individual a todos os canais de saída individuais, permitindo uma configuração livre dos 64 canais MADI e dos 8 canais AES. Características adicionais incluem:

- Suporte direto para os modos MADI de cabo duplo ou quádruplo.

- Compensação automática do atraso quando se usam várias unidades.
- Saída de monitorização estéreo, até 192kHz
- Indicação detalhada do estado para MADI e AES
- Controlo remoto completo via MIDI
- Transferência de dados MIDI sobre MADI
- SteadyClock para uma redução máxima do jitter e regeneração do clock.

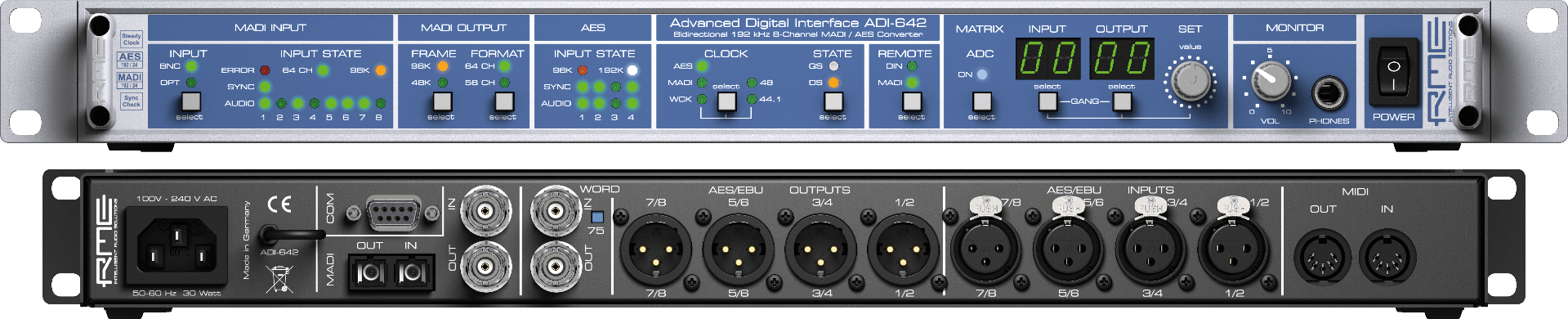

A unidade compacta de 19” de largura e 1 unidade de altura serve como conversor de formato MADI de ou para AES. O MADI pode gerir 64 canais de áudio a 24-Bit em frequências de amostragem de até 48kHz, até 32 canais a 96kHz, e 16 canais a 192kHz. Todos os canais são transmitidos sobre um mesmo cabo, seja coaxial (BNC) ou de rede ótico. Em ambos os casos podem-se alcançar comprimentos de cabo superiores a 100m. 4 conectores XLR de entrada e saída são os que fornecem a conetividade AES/EBU. O ADI-642 aceita 56 canais e 64 canais, assim como frame 96k nas suas entradas, e pode ser ajustado para gerar esses formatos nas suas saídas. Desta maneira, o ADI-642 serve inclusivamente como a interface perfeita entre dispositivos incompatíveis, de outra forma, com MADI. Características

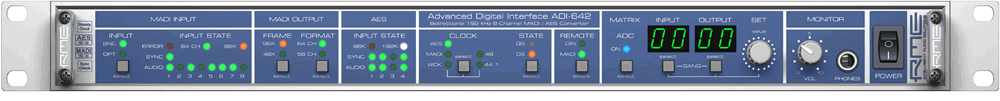

A seleção completamente automática entre as entradas óticas ou coaxiais oferece um útil modo de redundância para aplicações críticas. As extensivas indicações de estado proporcionam informação sobre os estados de bloqueio e sincronia, conteúdo de áudio e a qualidade física do sinal de entrada.

O ADI-642 entrega Word Clock sobre velocidades simples, duplas ou quádruplas, distribui sinais de cabo duplo a 96kHz dentro do fluxo de dados MADI e para as portas AES, e inclusivamente suporta a frequência de amostragem dupla MADI (96k frame). As tecnologias SyncAlign e SyncCheck conhecidas de outros produtos da RME asseguram uma perfeita sincronização e deteção de erros. Também se podem ligar e operar várias unidades alinhadas à amostra, usando Word Clock. Todos os ajustes são guardados ao desligar a unidade.

Adicionalmente, o ADI-642 dispõe de uma matriz de encaminhamento 72x74 de fácil manuseamento. Um sinal de entrada pode ser atribuído a qualquer canal de saída, tanto AES como MADI. Isto não só permite um encaminhamento livre do sinal durante a conversão de formato, como também pode reenviar e encaminhar sinais dentro do mesmo formato. Um sinal de entrada pode ser distribuído sobre qualquer número de saídas. Com mais de um ADI-642, vários sinais MADI podem ser combinados num único fluxo MADI.

Exemplos de aplicações incluem:

- Ponto de entrada AES/EBU para a HDSP/HDSPe MADI da RME
- Caixa externa AES7EBU para qualquer dispositivo MADI.
- Digital Multicore, permitindo a transferência de sinal sobre longas distâncias, através de um único cabo.
- Conversor MADI coaxial/ótico e vice-versa.
- Redistribuidor de sinal, patchbay e router MADI.
- Injetor AES/MADI.
- MADI merger.
